一、抽排處理主機
1、主要功能特點
◆ 主要用于處理機動車尾氣中的顆粒物；
◆ 適用于輕、重型柴油車與汽油車兩條檢測線的尾氣處理；
◆ 顆粒物過濾濾筒采用特殊工藝，使用壽命長，且更換方便；
◆ 采用手動、定時和定壓差等智能組合的反吹方式，有效的延長了 濾筒的使用壽命；
◆ 具有完善的自診斷功能、狀態指示功能和警示功能；
◆ 具有急停保護功能和檢測過程中打開門自動停止檢測的保護功能。
2、主要技術參數
◆ 主要指標：
處理風量：2400m3/h
顆粒物過濾效率：≥99.5%
◆ 電源：AC380V、三相四線
◆ 功耗：5.5KW
◆ 重量：約430kg
◆ 外形尺寸：1200（長）*970（寬）*2140mm（高）
◆ 噪聲：<70dB

二、標配件：

•  抽氣組件：




• 二分器：





三、 選配件：


•  進氣口風井蓋：



• 出氣口風井蓋：


三、現場配套使用建議方案：

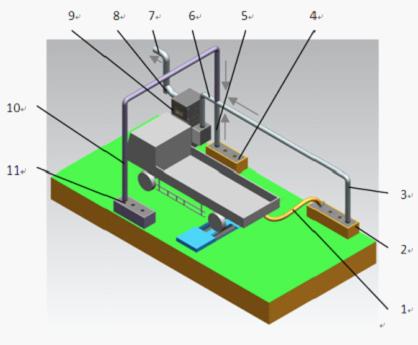

1、地面方案：



 1、抽氣組件  2、防火溝1  3、抽氣支管1  4、防火溝2    5、抽氣支管2  6、抽氣總管
    7、出氣管  8、兩分器  9、抽排處理主機  10、抽氣支管3  11、防火溝3

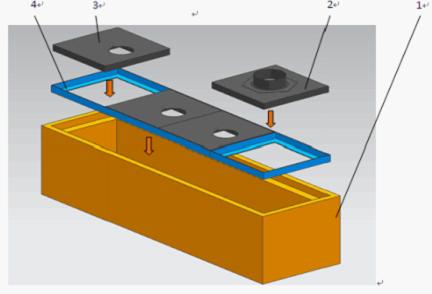

防火溝示意圖：

1、  防火溝  2、出氣風井蓋  3、進氣風井蓋  4、風井框架
注意事項：

• 防火溝1 ：需配備3個進氣風井蓋和1個出氣風井蓋；
• 防火溝2和防火溝3 ：各需配備2個進氣風井蓋和1個出氣風井蓋；
• 各防火溝出口到設備入口之間的抽氣支管與抽氣總管加起來的總長度不超過20米，例：抽氣支管1+抽氣總管<20米；抽氣支管2+抽氣總管<20米；抽氣支管3+抽氣總管<20米；
• 抽氣支管材料為鍍鋅板，直徑200mm；抽氣總管材料為鍍鋅板，直徑200mm；出氣管材料為鍍鋅板，直徑250mm。

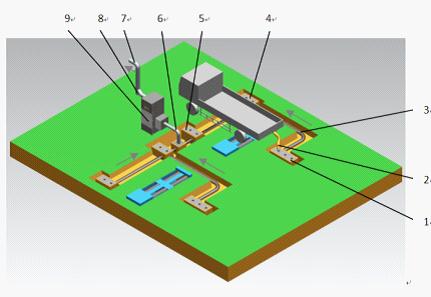

2、地下方案：

1、防火溝1  2、抽氣組件  3、抽氣支管  4、防火溝2   5、防火溝3  6、抽氣總管
            7、出氣管  8、兩分器  9、抽排處理主機
注意事項：

• 防火溝1 ：需配備3個進氣風井蓋；
• 防火溝2和防火溝3 ：各需配備2個進氣風井蓋；
• 各防火溝出口到設備入口之間的抽氣支管與抽氣總管加起來的總長度不超過20米；
• 預埋抽氣支管材質請選擇Q235A，以防材質老化導致管路堵塞；
• 抽氣總管材料為鍍鋅板，直徑200mm；出氣管材料為鍍鋅板，直徑250mm。
